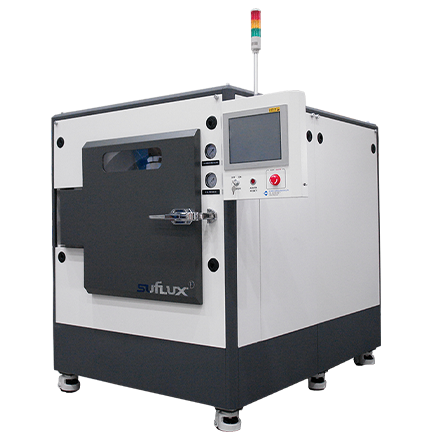

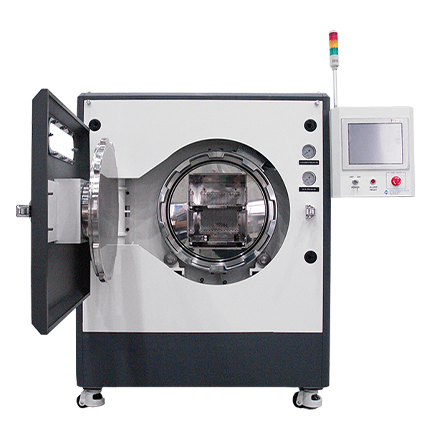

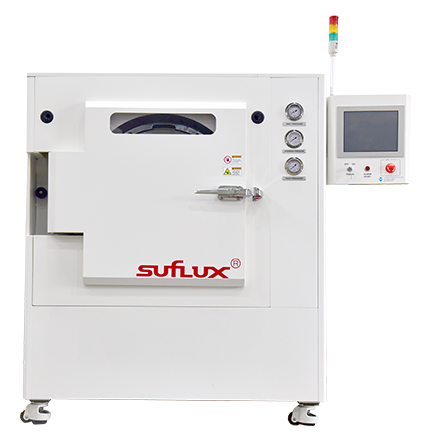

Pressure Curing Oven

가압 오븐은 공정에 최적화된 압력과 온도를 정밀하게 제어하는 설비로 적층 성형 공정에 적용되며 터치스크린 및 소형 LCD 필름 부착 공정을 비롯해 고도화된 반도체 부품 산업 전반에 폭넓게 활용됩니다. 특히 사용자 중심의 편의성과 균일한 온도 제어 성능, 최고 수준의 안전성을 바탕으로 안정적이고 신뢰도 높은 공정 환경을 제공합니다.

  • 필름접합

  • 반도체패키징

  • 유리접합

제품문의 042-602-8030
제품소개서 다운로드

제품정보

  • FA 필름접합용

    필름 층간의 기포를 제거하여 층의 균일성을 확보함으로써 제품 성능을 향상시키며 터치패널 및 소형 LCD 필름 접합 공정에 활용됩니다.

  • HA 반도체패키징용

    에폭시 레진을 경화시킴과 동시에 기체를 이용한 일정 압력으로 등방향 압축을 가해 내부 기포 및 공극 등을 제거하는 설비로 경화와 탈포 공정을 동시에 진행하여 공정 효율이 높습니다.

  • GA 유리접합용

    항온 상태를 유지한 상태에서 등방향으로 압력을 가해 소재의 균질화와 치밀화를 구현하는 설비로 강화유리 및 페어유리 등 글라스 표면의 열처리와 접합 유리 공정에 적용됩니다.

특장점

  • 글로벌 안전기준 충족

    ASME 기준에 따라 안전한 구조로 설계되었으며 국내 산업안전 및 가스안전 검사를 완료했고 중국 SEL 인증까지 확보한 설비입니다.

  • 클린룸 특화 구성

    구동부를 일체화한 구조로 분진 발생을 최소화한 시스템이며 회전부에는 안전 커버를 적용했습니다. 주요 재질은 SUS를 사용하여 내구성과 위생성을 확보했습니다.

  • 손쉬운 탈부착 기능

    최적의 공기 흐름을 구현하기 위해 100% 가이드 구조를 적용했으며, 손실을 최소화하도록 효율적으로 설계되었습니다.

  • O-Ring 수명 연장

    운전 온도에 적합한 재질의 O-Ring을 적용하여 수명을 연장했으며 이물 발생을 최소화한 구조로 설계되었습니다.

  • 정밀 배관 설계 기술

    30년간 축적된 노하우를 바탕으로 완성도 높은 배관 처리를 구현했으며 고압 사용에도 안정적인 자재를 선정하고 공정 흐름을 한눈에 파악할 수 있도록 설계했습니다.

  • 간편한 조작

    직관적인 인터페이스를 적용한 컨트롤 패널을 통해 손쉬운 조작 환경을 제공하며 안정적이고 우수한 성능으로 설비 운용의 효율성을 높입니다.

제품사양 사이즈 및 무게는 공정/옵션에 따라 변경될 수 있습니다.

  • FA 필름접합
  • HA 반도체패키징
  • GA 유리접합
Series Inside diameter (㎜) Inside depth (㎜) Equipment Size (㎜ / w*d*h) Equipment Weight (kg) Pressure (bar) Temp (℃) Material
FA3 300 300 1,529.5 x 885 x 1,450 800 8 / 20 80 / 100 SUS304 / SMCM439
500 1,568 x 1,362 x 2,305 900
FA5 500 500 1,672 x 2,471.5 x 2,000 1000
1000 1,672 x 2,471.5 x 2,600 1300
FA6 600 500 1,690 x 1,400 x 2,100 1500
1000 1,690 x 1,400 x 2,600 1800
FA9 900 1000 1,915 x 1,580 x 2,950 2500
1500 1,915 x 1,580 x 3,230 3000
FA12 1200 1500 2,125 x 2,080 x 3,020 4000
2000 2,125 x 2,080 x 3,520 5000
Series Inside diameter (㎜) Inside depth (㎜) Pressure (bar) Temp (℃) Material
HA-6322 680 350 20 200 SUS304
HA-6622 630
HA-7622 720 630
HA-7822 760 800
HA-8422 800 400
Series Inside diameter (㎜) Inside depth (㎜) Pressure (bar) Temp (℃) Material
GA6 600 600 9 / 20 150 SUS304
100
GA9 900 1000
1500
GA12 1200 1200
1500
GA15 1500 2000
1500
GA20 2000 2000
3000

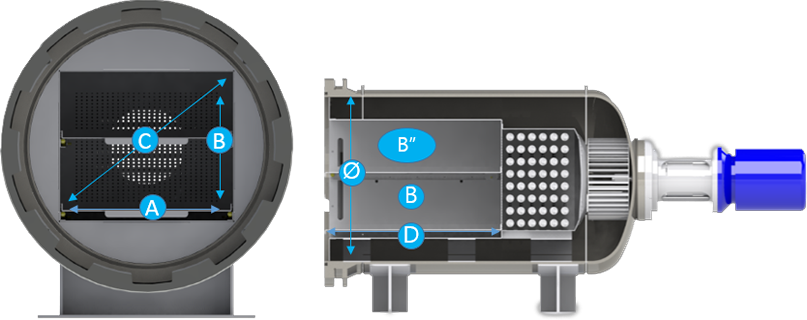

Order-made Type 선정 방법

Type Inside diameter Inside depth Pressure Temp (℃)
A / B / B" (선정) Ø (계산) C (선정) 사용 Max값 (℃) 사용 Max값 (℃)
Type A / B / B" (선정)
Inside diameter Ø (계산)
Inside depth C (선정)
Pressure 사용 Max값 (bar)
Temp (℃) 사용 Max값 (℃)

주의사항

  • 1차 트레이 대차 폭(A)**를 먼저 선정합니다.
  • 2차 트레이/대차의 높이 및 단수(B 또는 B″)**를 결정합니다.
  • A와 B가 모두 정해지면, 이를 각각 밑변(A)과 높이(B)로 두고 내부 직경 산정을 위한 빗변(C)을 계산합니다.
  • 빗변(C)의 제곱 = 밑변(a)의 제곱 + 높이(b)의 제곱
  • Inside Diameter(Ø) = √(A² + B²) + 50mm
